Správné zapojení tepelného čerpadla

Pro opravdu úsporný provoz je nutné tepelné čerpadlo správně připojit k topnému systému a ohřevu teplé vody.  Mnoho dodavatelů zapojuje tepelná čerpadla tak aby dobře topila, ale díky neznalosti základních principů, už nejsou schopni je zapojit tak aby měla i malou spotřebu elektřiny.

Následující příklad ukazuje tři různá zapojení tepelného čerpadla v jednom domě. Pořizovací náklady jsou ve všech třech případech stejné, nebo velmi podobné. Rozdíl je ve spotřebě elektřiny a v dosaženém komfortu při ohřevu teplé vody.

Špatné zapojení (se směšovacím ventilem)

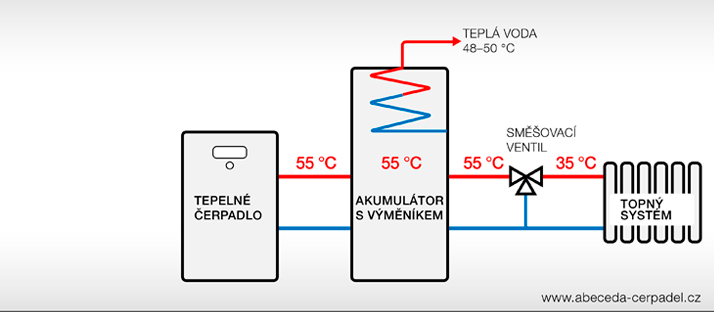

Toto je velmi oblíbené zapojení tepelného čerpadla. Obvykle je použit „multivalentní zásobník“ do kterého je připojen i krb nebo solární kolektory.  Tímto zapojením snadno a rychle zkazíte topný faktor i u hodně dobrého tepelného čerpadla, které pak bude topit hůře než nejlevnější křáp z Číny.

Tepelné čerpadlo celoročně ohřívá vodu v akumulačním zásobníku na 55oC i když to pro topný systém není potřebné. Tepelné čerpadlo tedy pracuje 85% času v horším provozním režimu a tudíž s vyšší spotřebou elektřiny, než by mohlo.  I když je využita ekvitermní regulace pro trojcestný ventil, žádné úspory při tomto zapojení nepřináší.

  • Komfort teplé vody: nízký (nízká výstupní teplota)
  • Náklady na vytápění: vysoké  13 000 Kč
  • Náklady na ohřev teplé vody: nízké 3 500 Kč
  • CELKEM: 16 500 Kč

Špatné zapojení (s bojlerem)

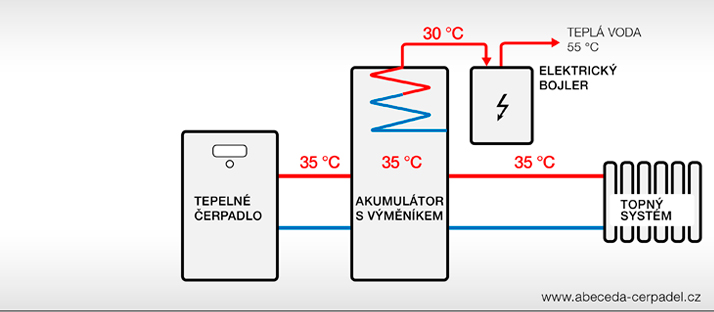

Také poměrně časté zapojení tepelného čerpadla. Akumulátor s výměníkem se vytápí podle ekvitermní teploty, takže v režimu vytápění je spotřeba elektřiny nízká. Teplá voda v akumulátoru se ale pouze předehřívá na nízké teploty a musí se pak dohřívat v elektrickém bojleru.

  • Komfort teplé vody: vysoký (libovolná výstupní teplota)
  • Náklady na vytápění: nízké 8 500 Kč
  • Náklady na ohřev teplé vody: vysoké 5 800 Kč
  • CELKEM: 14 300 Kč

Správné zapojení (jediné možné)

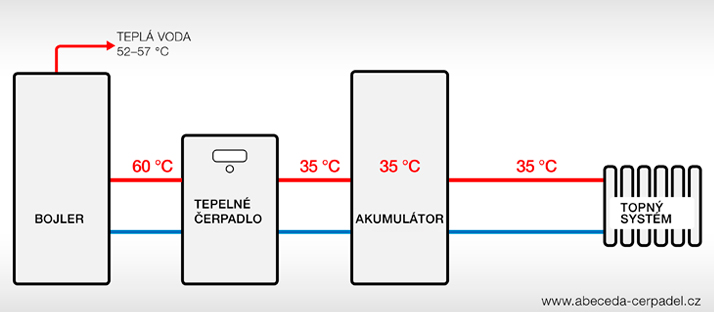

Akumulátor nemá žádný výměník a vytápí se podle ekvitermní teploty. Mezi tepelným čerpadlem a topným systémem není žádný trojcestný směšovací ventil.  Teplá voda je ohřívána v samostatném zásobníku, teplotně odděleném od topného systému (tepelné čerpadlo topí buď do topného systému, nebo do zásobníku a to s různou výstupní teplotou). Tak je dosaženo nejlepšího možného topného faktoru jak při vytápění, tak při ohřevu teplé vody.



  • Komfort teplé vody: vysoký (výstupní teplota až 62oC)
  • Náklady na vytápění: nízké 8 500 Kč
  • Náklady na ohřev teplé vody: nízké 3 500 Kč
  • CELKEM: 12 000 Kč

Hlavním cílem tepelného čerpadla není topit, ale topit úsporně. Bez správného zapojení se ale požadované úspory nedostaví.

Špatné zapojení tepelného čerpadla se vyskytuje hlavně u levnějších tepelných čerpadel vzduch/voda, která instalují chlaďařské firmy bez jakýchkoliv znalostí z oboru vytápění.

Druhou rizikovou skupinou jsou případy, kdy ve snaze co nejvíce ušetřit a být ekologický, investor do domu instaluje kromě tepelného čerpadla i solární systém a kotel na dřevo nebo krbovou vložku. Zapojení všech těchto zdrojů přes centrální akumulační nádobu je pak nejjednodušším řešením. Bohužel pro tepelné čerpadlo tim nejhorším ze všech…
